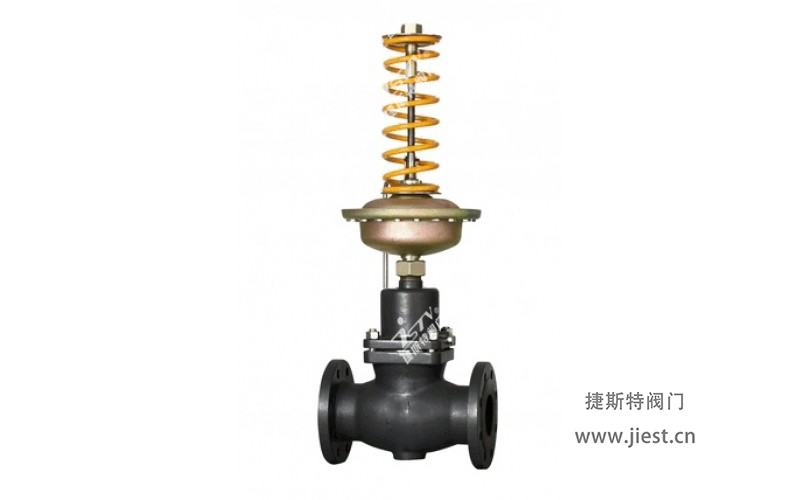

自力式閥后壓力調節閥

自力式閥后壓力調節閥概述：

自力式閥后壓力調節閥主要用于控制閥后壓力，亦可稱之為減壓閥，通過感應閥后壓力的變化，來調整閥芯打開的開度，從而實現控制閥后壓力在設定點。自力式壓力調節閥能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整，廣泛應用于氣體、液體及蒸汽介質減壓、穩壓（用于閥后壓力調節）的自動控制。

自力式閥后壓力調節閥特點：

自力式閥后壓力調節閥通俗的說，就是控制閥后的壓力，由控制閥門、執行器和一個設定壓力的彈簧組成，適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中起閥后壓力控制的作用，當閥后壓力升高時，控制閥關閉。

自力式閥后壓力調節閥參數：

技術參數
公稱通徑	DN15、20、25、32、40、50、65、80、100、125、200、250mm
公稱壓力	PN1.6、4.0MPa
法蘭標準	ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材料	鑄鋼、不銹鋼
閥芯材料	硬密封:不銹鋼
閥芯材料	軟密封:不銹鋼鑲嵌橡膠圈
壓力平衡	不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250)

自力式閥后壓力調節閥工作原理：

自力式壓力調節閥用于控制閥后壓力調壓閥的作用方式為壓閉型，介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出，另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓之目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度減小，直至閥后壓力下降到設定值為止。同理，如果閥后壓力降低，作用在膜片上的力減小，由彈簧的反作用力，帶動閥芯，使閥門開啟度增大，直到閥后壓力上升到設定值為止。

自力式閥后壓力調節閥溫度范圍：

允許工作溫度
公稱通徑		15-125mm	150-250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐≤200℃	冷卻罐和加長≤200℃
		冷卻罐和散熱≤200℃	冷卻罐和加長≤200℃
	軟密封	≤150℃

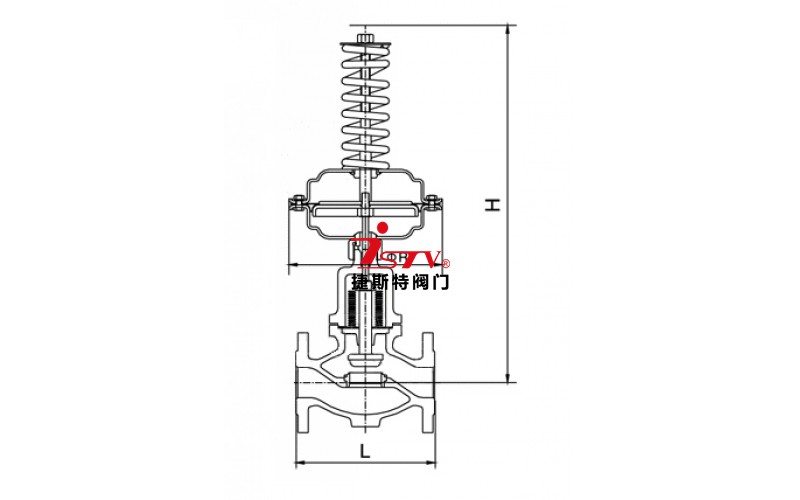

結構組成
1	2	3	4	5	6	7	8	9	10	11	12
閥體	閥座	閥軸	閥蓋	膜蓋	膜片	彈簧	調節螺母	導壓管	波紋管	平衡膜片	充注閥
