電動雙座調節閥

電動雙座調節閥通過使用閥芯桶上的兩道密封線同時密封的方式,實現壓力補償和閥門關斷。閥座有上、下兩個閥芯球,流體作用在上、下閥芯上的推力,其方向相反但大小接近,不平衡力很小,允許壓差大,額定流量系數比同口徑的電動單座調節閥大,但該閥的泄漏也比單座閥大,適用于對泄露量要求不嚴格,閥前后壓差較大的干凈介質場合。

關閉
產品咨詢
客服熱線:400-700-9997

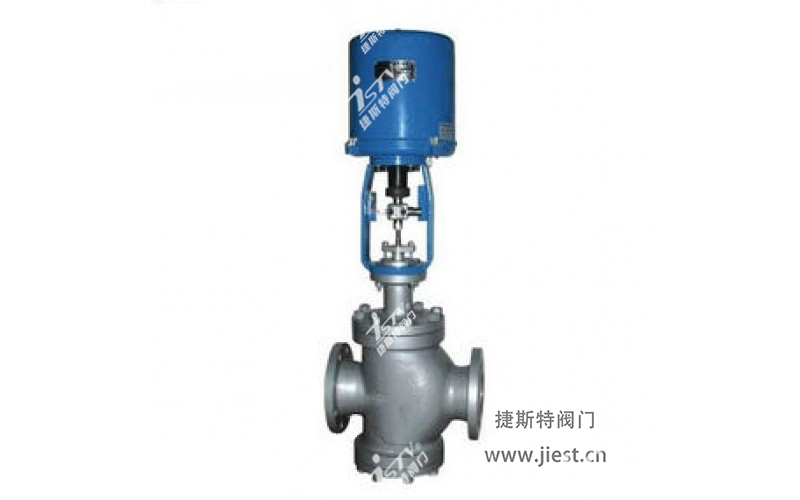

電動雙座調節閥

電動雙座調節閥概述:

電動雙座調節閥通過使用閥芯桶上的兩道密封線同時密封的方式,實現壓力補償和閥門關斷。閥座有上、下兩個閥芯球,流體作用在上、下閥芯上的推力,其方向相反但大小接近,不平衡力很小,允許壓差大,額定流量系數比同口徑的電動單座調節閥大,但該閥的泄漏也比單座閥大,適用于對泄露量要求不嚴格,閥前后壓差較大的干凈介質場合。

電動雙座調節閥原理:

電動雙座調節閥由3810L系列(或PSL系列)直行程電子式電動執行器與直通雙座調節閥體組成,內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

電子式雙座電動調節閥特點:

電子式電動雙座調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等特點,廣泛應用于精確控制氣體、液體、蒸汽等介質,特別使用于壓差較大且對泄露量要求不嚴格干凈介質場合。

電動雙座調節閥參數:


閥體
形      式直通鑄造球型閥

公稱通徑25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm

公稱壓力PN16、40、64bar

法蘭標準JB/T79.1-94、79.2-94等

材      料鑄鋼( ZG230450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等

上  閥  蓋標準型:-17-230℃  散熱型:230-450℃  低溫型:-60--196℃  波紋管密封型:-40-350℃

閥蓋形式螺栓壓緊式

填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料


閥內組件
閥芯型式直通雙座鑄造鐵球型閥

流量特性等百分比特性和線性特性

材      料不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

電動雙座調節閥執行機構:


主要技術參數電源電壓:220W50Hz輸入信號:4-20mA或1-5V.DC輸出信號:4-20mA.DC
防護等級:相當IP55 隔爆標志:Exd|| BT4 手操功能:手柄
環境溫度:-25 +70℃ 環境濕度:≤95%


額定流量系數Kv、額定行程、配用執行機構型號、允許壓差
公稱通徑DN(mm)
253240506580100125150200250300
閥座直徑DN(mm)
253240506580100125150200250300
額定流量系數Kv
10162540631001602503605709001440
行程L (mm)
16254060100
允許壓差( bar)
381 LS/XA-20381 LS/XA-30381 LS/XA-50381 LS/XA-65381 LS/XA-99
配用執行機構型號
646464646464646464644034

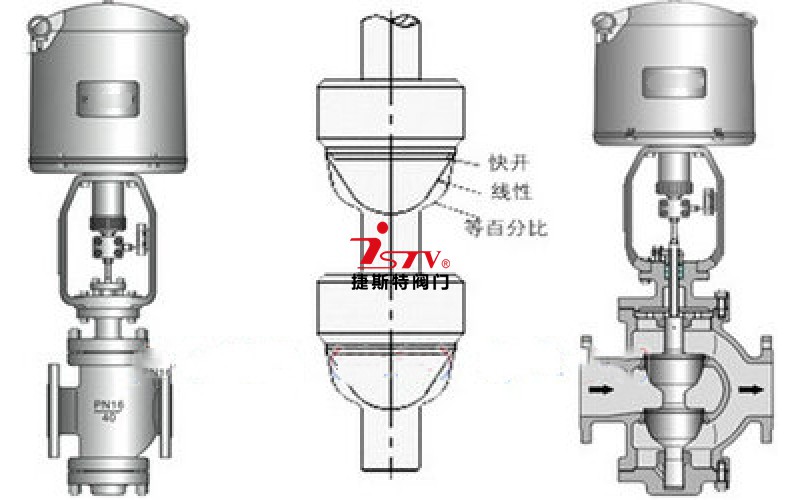

電動雙座調節閥尺寸:

電動雙座調節閥

外形尺寸及重量     單位:mm
公稱通徑253240506580100125150200
LPN16/40185200220250275300350410450550
PN64200210235265295320370440475570
D
255255255255255255255310310310
R
177177177177177177177226226226
H1PN16/40155175180200235250260330350420
PN64165185185205245255270335365430
H3PN16/40171195200220262277287357377447
PN64181205205225272282297362392457
H2
373495495495700700700725725725
H4
459459459459520520520570570570
H5PN64120120140145190210220270280320
重量
(KG)
PN16/40161922233950598087115
PN6421243133497592129137170
